Schlüter KERDI BOARD

• 1. Schlüter®-KERDI-BOARD, ortalama 30 cm’lik aralıklarla sıva tabakasıyla uygulanmalıdır. Bundan dolayı tabaka kalınlığına göre, hidrolik bir ince sıva veya uygun kalıp sıva kullanılır.

  2. Levhalar duvara yerleştirilir, bastırılır ve bir su terazisi yardımıyla ayarlanır.

  3. Schlüter®-KERDI-BOARD uygulandıktan sonra, seramikler doğrudan kaplamanın koşullarına uygun bir harç ile yapıştırılır. Tarağın dişli oyuğu, seramiğin şekline uygun olmalıdır. Harcın kuruma süresine uyulmalıdır

  Not: Sıva ve alt zemin arasında sağlam bir yapıştırma yapılamazsa, uygun dübel veya vidalarla ek bir mekanik güçlendirme gerekli olur.

  Kalıp çerçevesi üzerine Schlüter®-KERDI-BOARD

  1. Schlüter®-KERDI-BOARD, uygun şekilde hazırlanan kalıp çerçevesi üzerine dikey veya yatay olarak monte edilir ve ortasından vidalanarak güçlendirilir. Vidalamalar plakanın yüzeyindeki kılavuz çizgilerin yardımıyla gerçekleştirilir. Vidanın uzunluğu, ahşap konstrüksiyonlarda en az 20 mm, metal konstrüksiyonlarda ise en az 10 mm, konstrüksiyonun içine girecek şekilde seçilir. Vidalar arasındaki mesafe 25 cm’i geçmemelidir. İşlemin gerektirdiği koşullara göre, konstrüksäyonun üzerindeki plaka kalınlığı (mil ölçüsü 62,5 cm) en az 19 mm olmalıdır.

  2. Dikey döşemelerde bazı plakalar, konstrüksiyonun üzerinde, yapısal açıyla birbirinin yanına desteklenir. Yatay döşemelerde, desteğin üzerinde durmayan dikey  konstrüksiyon ekleri, ya seramik yapıştırıcısıyla ya da Schlüter®-KERD-FIX veya Schlüter®-KERDI-BOARD-ZDK çift yapıştırıcılı bandıyla yapıştırılır. Bu tür destek ekleri mümkün olduğunca yerleştirilerek, düzenlenir.

  Ayırıcı duvar sistemi olarak Schlüter®-KERDI-BOARD

  1. Schlüter®-KERDI-BOARD, sabit duran duvarın karşısına, en az sabit duran duvara bağlanacak seramik kaplamasının üzerine Schlüter®-KERDI-BOARD ayırıcı duvarının bağlanabileceği bir köşe desteğiyle bağlanır. Mümkün ise ayırıcı duvar sabit duvara bağlanan Schlüter®-KERDI-BOARD levhaları arasından bağlanmalıdır. Alternatif olarak tespit edilen duvara sonrasında, sisteme ait açı- veya U-profille, ayırıcı duvarın bağlanması için vidalanır.

  2. Serbest biten ayırıcı duvarlar sisteme ait bir U-profille tespit edilir. U-profile madeni parçalar vidalanacaksa, vidanın en iyi sıkıştırma durumuna ulaşmak için, U-profilin arka kısmına, buna uygun Schlüter®-KERDI-BOARD-ZFP plastik yüzey profili yapıştırılır. Aynı zamanda zemin ve tabaka bağlantıları için de U-profiller kullanılır.

  3. Tüm Schlüter®-KERDI-BOARD dikey ve yatay ekleri ince sıvayla veya gerekirse Schlüter®-KERDI-FIX ile yapıştırılır. Uzun ayırıcı duvarlar, ihtiyaç halinde bir veya daha fazla depo alanlarında, sisteme ait açı veya U-profilleri ile, sabitlemeyi sağlamak için birbirine yapıştırılır.

  4. Bu tür ayırıcı duvarlar, özel yapı yeri koşullarına göre, hafif yapı duvarları olarak statik bir şekli olmaksızın değerlendirilir. Genelde 50 mm kalınlığında plakalar kullanılır. Depo ve raf gözleri için 19 mm kalınlığından itibaren levhalar yerleştirilebilir. Bunun için her zaman uygun koşullar değerlendirilir.

  Schlüter®-KERDI-BOARD boru kaplamaları

  1. Schlüter®-KERDI-BOARD’un açı- ve U-elemanlarıyla boru hatları ve elektrik tesisatları, basit ve hızlı olarak kaplanır.

  2. V-oluklu düz yollanan elemanlar öncelikle gerekli ölçülerde kesilir. U-elemanından aynı zamanda iki açı elemanı, uygun kısalıktaki kenarlardan kesilebilir.

  3. Elemanlar öncelikle iç yapılandırma için, ön hazırlığı yapılan yapışkan hatlar, V-oluklarına elemanları birbirine bağlayacak şekilde bir araya getirilir.

  4. Schlüter®-KERDI-BOARD U – veya açı parçaları plaka kenarlarıyla mevcut duvarların karşısına yapıştırılır. Bunun için ince sıva veya Schlüter®-KERDI-FIX uygundur. Gerekli olduğu takdirde sonrasında Schlüter®-KERDI-BOARD-ZW açı profili, sabitlemek üzere bağlı duvar alanına uzatılır.

  Schlüter®-KERDI-BOARD’dan dairesel duvar yüzeyleri

  1. Kesikli Schlüter®-KERDI-BOARD plakaları, dairesel ve salınımlı yapının imalatına uygundur.

  2. Plakalar, öncelikle gerekli ölçülerde kesilir. İhtiyaç duyulması halinde büyük plakalara bunlar basitçe çift taraflı yapıştırma bandıyla, plaka kenarlarına birlikte yapıştırılır.

  3. Kesilen yüzey, iç kısma doğru kullanılırsa, kesikler daha önceden seramik yapıştırıcısıyla doldurulmalıdır.

  4. Dışarıda duran kesikler, seramik döşemesi öncesi veya sırasında ince sıvayla doldurulur.

  Zemin alanındaki Schlüter®-KERDI-BOARD

  1. Schlüter®-KERDI-BOAD zemin bölgesinde düz yüzeyli zeminlerin oluşturulması için, personel tarafından kirletilen hijyen bölgesinin veya benzeri alanların temizlenmesine uygundur. 5, 9, 12,5 ve 19 mm kalınlığındaki Schlüter®-KERDI-BOARD için zemin zararlı unsurlardan temizlenmiş olmalı, yeterli derecede taşıyabilir ve düz olmalıdır. Muhtemel denkleştirme tedbirleri Schlüter®-KERDI-BOARD’un döşenmesi öncesinde uygulanacaktır.

  2. Yapıştırıcı zemine uygulanır ve Schlüter®-KERDI-BOARD taşıyıcı tabakada mekanik olarak kenetlenir. Çoğu alt zeminlerde, hidrolik olarak donan ince sıvı EN 12004’e göre uygulanır. Bunun dışında, materyalin alt alta uygulandığı durumlarda, dayanıklılığının gerektiğinde test edilebilmesi için, uygun bir başka yapıştırıcı seçilir.

  3. İnce harç, tercihen ince bir tarakla alt zeminin üstüne veya Schlüter®-KERDI-BOARD’un üstüne sürülür. Schlüter®-KERDI-BOARD tüm yüzeye, taşıyıcı döşeme ile sürülen yapıştırıcının arasına yerleştirilir. Yapıştırma süresine uyulmalıdır. Bazı plakalar geniş açıyla alt alta desteklenir ve uygun şekilde ayarlanır.

  4. Yeterli derecede taşıyıcı zeminde, Schlüter®-KERDI-BOARD 28 mm kalınlığındaki ince sıva tabakasının veya farklı uygun sıvanın üstüne yerleştirilir ve yüksekliğe göre ayarlanabilir. Sıva kütleleri taşıma kapasitesine ulaşmak için yeterli derecede dar biçimde yan yana konmalıdır. Ekler, ince sıvayla plaka kenarlarına uzatılarak yapıştırılır ve bunları aşarak sıva kütlelerinin üstüne konur.

  5. Schlüter®-KERDI-BOARD’un ve kenar bölgesindeki fayans kaplamanın gerginliği, örneğin, bir kenar hattı kullanılarak kapatılabilir.

  6. Bir Schlüter®-KERDI-BOARD’un doğrudan tam yüzeyli yapıştırması sonrasında seramikler (asgari formatta 5 x 5 cm) ince sıva yöntemiyle döşemenin koşullarına uygun hale getirilen hidrolik ince sıva tabakasıyla döşenebilir. Sıva tabakası üzerine yapılan bir döşemede, bunlar öncelikle yeterli taşıma kabiliyetine ulaşıncaya kadar sertleştirilmelidir. Tarağın diş girintileri fayans şekline uydurulmuş olmalıdır. Yapıştırma süresine uyulmalıdır.

  7. Alan sınırlarının, kenar ve bağlantı elemanları olarak hareketli ekler için standart kurallara uyulur.

  Schlüter®-KERDI-BOARD izolasyonu

  Schlüter®-KERDI-BOARD, yapı kurumu tarafından A1, A2 ve C sıkıntılı grupların, seramik döşemesiyle bağlanması için izin verilen bir güçlendirme elemanıdır. Bu ürünle, güncel ZDB-bilgilendirme sayfasına göre gerekli görülen sorunlu alanların döşemesi gerçekleştirilir.
  Uygun bir test belgesi (abP) kullanılır ve talep edilebilir. Bu ürünler sistem içinde test edilen ve test belgesinde verilen ince sıvada kullanılmalıdır.
  B “kabı” sorunlu alanlarda (örn,yüzme havuzlarında) kendimize ait Schlüter®-KERDI güçlendirme hattını tavsiye ederiz (bkz. 8.1 Schlüter-KERDI ürün bilgilendirme sayfası).
  Schlüter®-KERDI-BOARD’un köşe bölgelerinde ve yüzeylerinin plaka destekleri Schlüter®-KERDI-COLL izolasyonlu yapıştırıcının kullanılmasıyla, en az 12,5 cm genişliğindeki Schlüter®-KERDI-KEBA bant ile, tam yüzeye döşenerek üstü yapıştırılır. İzolasyon bantlarının üst kaplaması en az 5 cm’dir.
  Örneğin, metal, ahşap veya plastikten mamul kapı veya pencere elemanları gibi sabit yapı kısımlardaki bağlantılar, Schlüter®-KERDI bant ile fonksiyonuna uygun şekilde üretilir.
  Bu amaçla Schlüter®-KERDI-FIX ya da Schlüter®-KERDI-COLL, iç yapı parçalarının ve Schlüter®-KERDI-BOARD’un yüzeyinin üzerine sürülür ve tüm bağlantı bölgesi izolasyon bandıyla yapıştırılır.
  Schlüter®-KERD-FIX’in iç yapı parçalarının materyaline uygunluğu test edilmelidir. Bağlantı yerlerinin uygulanabilirliği yapı yeri koşullarına göre değerlendirilir ve özenli şekilde uygulanır.
  Mevcut hareket elemanları veya yapı ayırıcı elemanlar Schlüter®-KERDI-BOARD ile ayrıştırılır ve Schlüter®-KERDI-FLEX’li destek bağlantılarının üzerine yapıştırılır. Aynı şekilde Schlüter®-KERDI-FLEX esnek kenar bağlantı elemanları yerleştirilir.

  Schlüter®-KERDI-BOARD’ın üstüne sıva ve dolgu katmanları

  Dolgu ve sıva kitlesi de Schlüter®-KERDI-BOARD’ın üstüne sürülebilirler. Bu hem sınırdaş (örn, yarı yükseklikte) seramik döşenen yüzeylere, hem de duvar yüzeylerinin tamamına uygulanabilir.
  Yüzeylerdeki destek bölgelerinde ve iç ve dış köşe kısımlarda, ya da açık kenarlarda takviye edilebilir ve sıvayla üzerinde çalışılabilir. Bunun için kendiliğinden yapışan Schlüter®-KERDI-BOARD-ZSA destek elemanı kullanılabilir.

  Schlüter®-KERDI-BOARD

  Materyal

  Schlüter®-KERDI-BOARD, her iki tarafından çimentosuz güçlendirme tabakası ve bir taşıyıcı döşemeyle kapatılan XPS-sert köpük maddesinden yapılır. Plakanın üst yüzeyinde, 10 x 10 mm klavuz çizgiler mevcuttur .
  Materyal özellikleri ve kullanım alanları:

  Schlüter®-KERDI-BOARD su geçirmez ve standart olarak seramik kaplamasıyla bağlantılı doğabilecek kimyasal zararlara karşı dayanıklıdır. Gerekli görülen yerlerde, Schlüter®-KERDI-BOARD ile bir güçlendirme parçası hazırlanabilir. A1, A2 ve C zarar grupları için test ürünleri (abP) kullanılabilir. Bunun için ZDB-bilgilendirme sayfasındaki gerekli koşullar da yerine getirilir.

  Schlüter®-KERDI-BOARD düz yüzeyli ve aynı zamanda, kötü ısı ve nem koşullarında, kaplamasız yıpranmaya karşı yüksek bir dayanıklılık gösterir.

  Schlüter®-KERDI-BOARD farklı birçok kullanım alanı için uygundur. Schlüter®-KERDI-BOARD’un kimyasal veya mekanik zorlanmalardaki kullanılabilirliği için ihtiyaç duyulması halinde açıklamalar yapılır. Buna ilişkin bazı genel bilgiler verilir.

  Üstüne Schlüter®-KERDI-BOARD’ın yerleştirilmesi gereken alt zeminler, yeterli dayanıklılık ve diğer yönlerden maddenin koşullarına göre test edilir. Yüzeye zarar verebilecek unsurlar doğrudan yapıştırma sırasında temizlenmelidir veya ilave olarak uygun dübel veya vidalarla mekanik güçlendirme uygulanmalıdır. Schlüter®-KERDI-BOARD’dan yapılmış bağımsız ayırıcı duvarlar, depolar veya benzeri yerler, yeterli derecede malzeme kalınlığında seçilmelidir ve gerekirse güçlendirme profili kullanılmalıdır.

  Zemine Schlüter®-KERDI-BOARD’un uygulanması personel tarafından belirlenen alanlarla sınırlandırılır. Sistemin gerektirdiği şekilde sert ayakkabılarla yürünmesi veya sert cisimle vurulması esnasında bariz bir yankılanma ortaya çıkar. Alt zeminin yüzey düzlüğüne göre, materyal kalınlığı ve döşeme şekli seçilmelidir. İnce Schlüter®-KERDI-BOARD (5mm) düz olarak yapıştırılmalıdır.

  Schlüter®-KERDI-BOARD

  Notlar

  Schlüter®-KERDI-BOARD’ın depolanması yassı duracak şekilde veya farklı uygun bir şekilde gerçekleştirilir. Bir dış depolama koşullarında doğrudan güneş ışınlarından ve kötü hava koşullarından korunacaktır.
  Örn, lavabo, WC veya diğer ağır maddeler gibi hijyen maddelerinin montajında güçlendirme işlemi taşıyıcı zemine gerçekleştirilir. Destek alet veya ön duvar kurulumlarındaki zeminlerde, gerekirse tamamlamalar yapmak üzere bağlantı taşıyıcı elamana veya yapının alt kısmındaki destek ayağa gerekli olur.

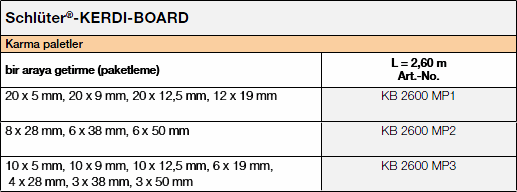

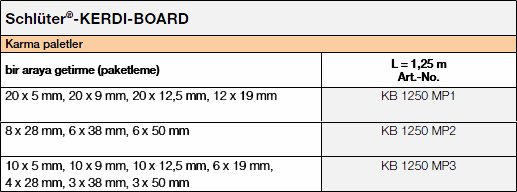

  Schlüter®-KERDI-BOARD

  Schlüter®-KERDI-BOARD her nevi duvar alanları için, direkt olarak kombine yalıtım olarak da genel kullanılabilen bir seramik döşeme zeminidir.
  Schlüter®-KERDI-BOARD ayrıca harç sıva ve macun sıva için de zemin olarak kullanılmaya uygundur.









  Schlüter®-KERDI-BOARD-V

  Schlüter®-KERDI-BOARD-V kıvrımlı döşeme zeminlerinin oluşturulması için dikey dilimleri olan bir döşeme ve yapı plakasıdır.

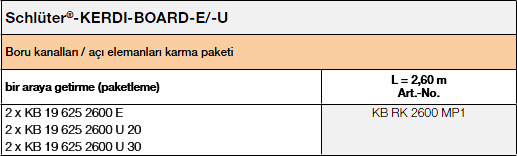

  Schlüter®-KERDI-BOARD-E

  Schlüter®-KERDI-BOARD-E köşe çalışmaları ve boru kaplamalarının oluşturulması için bir açı elemanıdır.



  Schlüter®-KERDI-BOARD-U

  Schlüter®-KERDI-BOARD-U boru kaplamalarını oluşturmak için bir U – elemanıdır.

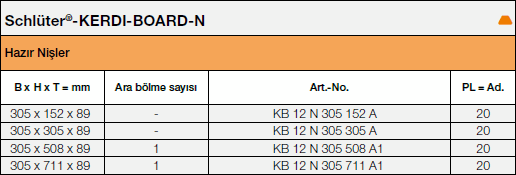

  Schlüter®-KERDI-BOARD-N

  Schlüter®-KERDI-BOARD-N nişler ve her türlü duvar alanları için KERDI-BOARD plakasından oluşturulmuş hazır yapı elemanlarıdır. Schlüter®-KERDI yalıtım sistemi ile bağlantı yapılarak, nişlerin birleşik yalıtıma uyumlu olması sağlanır.



  Schlüter®-KERDI-BOARD-ZW

  Schlüter®-KERDI-BOARD-ZW 30 x 30 mm ebatlarında 2 ayağı delikli olan paslanmaz çelikten açı profilidir. Schlüter®-KERDI-BOARD döşeme plakaları ile yapılmış olan konstrüksiyonların sabitlenmesi ve sağlamlaştırılması için kullanılır. Tutturulması istendiği takdirde vidalar ile veya ince harç ile yapılır.



  Schlüter®-KERDI-BOARD-ZC

  Schlüter®-KERDI-BOARD-ZC bir ayağı delikli olan parlak paslanmaz çelikten oluşan bir U – elemanıdır. Bu profil özellikle mutfak tezgahlarının, (dolaplı) lavaboların ve vb. bitiminde kullanılmaya son derece uygundur.









  Schlüter®-KERDI-BOARD-ZA

  Schlüter®-KERDI-BOARD-ZA iki ayağı delikli olan parlak paslanmaz çelikten oluşan U – elemanıdır. Bölme duvarların görünen kısımlarının bitiriminde özellikle kullanıma uygundur.









  Schlüter®-KERDI-BOARD-ZB

  Schlüter®-KERDI-BOARD-ZB üç tarafı delikli paslanmaz çelikten yapılmış bir U – profilidir.
  Schlüter®-KERDI-BOARD döşeme plakaları ile yapılmış olan konstrüksiyonların sabitlenmesi ve sağlamlaştırılması için kullanılır.





  Schlüter®-KERDI-BOARD-ZSD

  Schlüter®-KERDI-BOARD-ZSD zemine Schlüter®-KERDI-BOARD’un ilave mekanik sabitlenmesi için kullanılan galvanize çelik ve paslanmaz çelikten dübeldir.





  Schlüter®-KERDI-BOARD-ZT

  Schlüter®-KERDI-BOARD-ZT Schlüter®-KERDI-BOARD’un çerçeve konstrüksiyonlarına sabitlenmesinde kullanılan galvanize çelikten veya paslanmaz çelikten tutma diskleridir.





  Schlüter®-KERDI-BOARD-ZS

  Schlüter®-KERDI-BOARD-ZS Schlüter®-KERDI-BOARD’un çerçeve konstrüksiyonlarına sabitlenmesinde kullanılan özel vidalardır.







  Schlüter®-KERDI-BOARD-ZDK

  Schlüter®-KERDI-BOARD-ZDK Schlüter®-KERDI-BOARD plakalarının birleşim yerlerinde sabitlenmesi için kullanılan çift tarafl ı yapışan banttır.



  Schlüter®-KERDI-BOARD-ZSA

  Schlüter®-KERDI-BOARD-ZSA, Schlüter®-KERDI-BOARD plakalarının birleşim yerleri için yapışkanlı bir banttır.



  Schlüter®-KERDI-BOARD-ZFP

  Schlüter®-KERDI-BOARD-ZFP, plastikten üretilmiş U-Profilin sağlamlaştırılması için arkasından yapıştırılan düz bir profildir. Kaplamaların vidalarının daha iyi sabitlenmesini sağlar.
